產品概述
氣保焊擺動小車與我公司的逆變式氣體保護弧焊電源配套使用，分為直擺和角擺小車，可選配氣冷與水冷焊槍。可實現各種低碳鋼、低合金鋼材料的自動焊接。焊接過程中，能有效增加焊縫寬度，一次焊接獲得多次焊接的效果，大大地提高生產率；改善熔池邊緣成型，消除“咬邊”缺陷；焊縫表面清潔，尤其適合于帶有坡口或無坡口的對接、角焊接、垂直立焊等，是對長焊縫焊接的理想設備之一。目前已經廣泛應用于造船、壓力容器、管道、大型鋼結構等行業中。
1、主要技術參數
規格型號 參數 | 氣冷直擺 QBC-Ⅰ | 水冷直擺 QBC-Ⅱ | 氣冷角擺 QBC-Ⅲ | 水冷角擺 QBC-Ⅳ |
行走軌距(mm) | 245 | 245 | 245 | 245 |
橫向移動行程(mm) | 400 | 400 | 400 | 400 |
上下調節微調行程(mm) | 85+120 | 85+120 | 85 | 85 |
擺動幅度 | 0-95mm | 0-95mm | 0-20° | 0-20° |
擺動角度 | ±10° | ±10° | ||
額定載重(kg) | 5 | 5 | 5 | 5 |
最大擺動頻率(times/min) | — | — | 100 | 100 |
左右停留時間 | 0-5s | 0-5s | 0-5s | 0-5s |
擺動精度 | 0.1mm | 0.1mm | ±0.1° | ±0.1° |
適用焊接方法 | TIG，MIG，MAG | |||

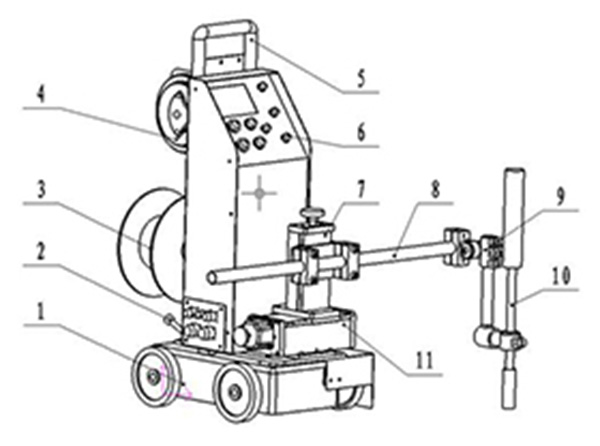

2 設備組成及特點
本焊接小車帶有擺動功能，能更大程度的適應各種寬度的焊縫，小車調節靈活，使用方便，性能可靠控制技術先進等優點，具有如下特點：
ü 方便的人機對話功能
采用高靈敏度、高分辨率的觸摸屏，全中文菜單。所有擺動參數、焊接參數的設置、存儲、調用和修改都可以方便的在觸摸屏上完成，直觀方便，易學易用。
ü 自動化程度高
所有程序及焊接參數都由PLC自動控制。只要設置好參數，系統會自動完成焊接的全過程。
ü 高精度的運動控制
擺動部分采用步進電機驅動，滾珠絲杠傳動，能對擺動幅度、擺動速度作高精度的控制。
ü 精巧組裝機構
焊接小車體積小巧，重量輕，立柱頂端有手提把手，能方便的進行小車整體移動。
技術參數
規格型號 參數 | 氣冷直擺 QBC-Ⅰ | 水冷直擺 QBC-Ⅱ | 氣冷角擺 QBC-Ⅲ | 水冷角擺 QBC-Ⅳ |
行走軌距(mm) | 245 | 245 | 245 | 245 |
橫向移動行程(mm) | 400 | 400 | 400 | 400 |
上下調節微調行程(mm) | 85+120 | 85+120 | 85 | 85 |
擺動幅度 | 0-95mm | 0-95mm | 0-20° | 0-20° |
擺動角度 | ±10° | ±10° | ||
額定載重(kg) | 5 | 5 | 5 | 5 |
最大擺動頻率(times/min) | — | — | 100 | 100 |
左右停留時間 | 0-5s | 0-5s | 0-5s | 0-5s |
擺動精度 | 0.1mm | 0.1mm | ±0.1° | ±0.1° |
適用焊接方法 | TIG，MIG，MAG | |||
