產品概述

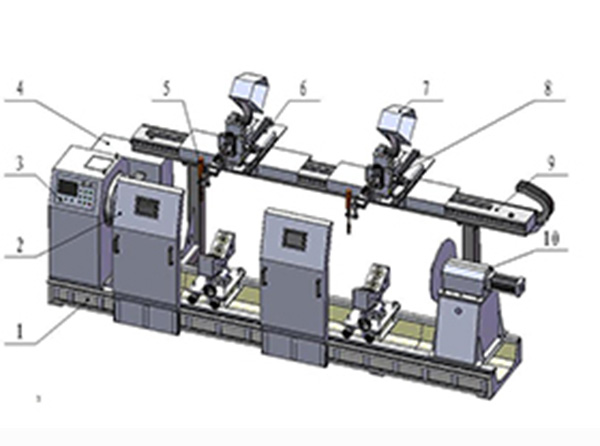

油缸環縫焊設備主要用于液壓油缸缸體及缸柱等環焊縫的焊接；設備采用臥式床身結構，根據用戶實際需要不同可進行單槍或雙槍同時環縫焊接，焊接機頭軸向移動為伺服電機驅動；為適應不同長度工件的焊接，尾座采用可移動氣動頂緊形式。焊縫成型美觀，均勻一致，熔深、熔寬達到要求；焊機操作靈活、簡便，工件夾裝方便，性能可靠，上下料方便，自動化程度高，工人勞動強度低。
特點∶
1、采用PLC+觸摸屏控制方式,控制準確可靠,操作簡單方便。
2、采用機械定位, 氣動頂緊方式，定位準確。
3、焊接過程中焊槍擺動，并可實現表面堆焊、坡口堆焊的多層自動焊接工藝。
4、可存儲多種工藝規范，用戶根據工件焊接要求，可靈活選擇。
技術參數
輸入電壓 | 三相五線制 AC 380V /220V 50Hz |
主軸旋轉速度 | 0.1～2 r/min |
電機總功率 | 雙頭2.5KW/單頭2KW |
焊槍角度 | 可調 |
焊槍上下調整量 | 100mm |
焊槍左右調整量 | 100mm |
焊槍前后調整量 | 100mm |
工件直徑范圍 | φ100-φ600mm |
工件最大長度 | 3000mm |
壓縮空氣壓力 | >0.5MPa |
擺動速度 | 0-3000mm/min |
擺動幅度 | 0-150mm |
停留時間 | 0.1-5s |
允許載重 | 2t |
頂緊形式 | 氣動頂緊 |
調速方式 | 變頻調速 |
